설비미터 - 전자식 적산열량계

HOME > 제품소개 > 설비미터 > 전자식 적산열량계
시리즈(제품 종류)
  • 전자식 적산열량계
견적문의 웹카달로그 보기 A/S신청
제품특징
  • 컴팩트한 디자인 및 수려한 디자인 적용
  • 350˚ 회전이 가능한 디자인
  • 디지털 전송기능 적용 정확한 원격 검침 가능
  • DC-PLC / 펄스 통신 방식 (2 Wire 결선)
  • 정적자기장 시험 통과하여 자력에 영향 없음
  • 고온 고압에 우수한 재질 적용으로 내구성이 뛰어남
  • 자가진단 기능 내장
  • 사용온도: 0℃~90℃

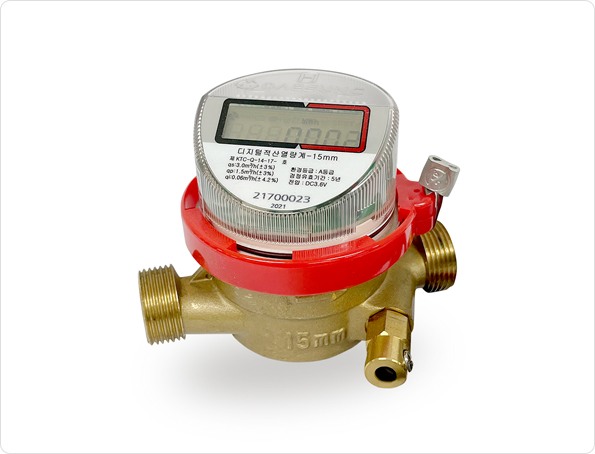

제품사진

성능 및 제원 (Performancs Data)

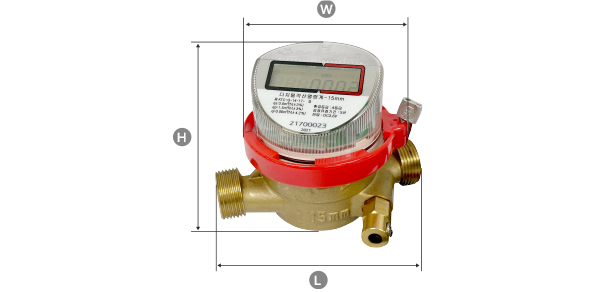

설비미터 전자식 적산열량계 설치제원
구분 단갑 건식 (SD Type)
15mm 20mm 25mm
제품사양 혼합형
과부하 유량 3.0 ㎥/h 4.0 ㎥/h 5.0 ㎥/h
최대사용 유량 1.5 ㎥/h 2.0 ㎥/h 2.5 ㎥/h
최소사용 유량 0.06 ㎥/h 0.08 ㎥/h 0.10 ㎥/h
지시량 0.001 MWh~9999.999MWh
사용 온도범위 0℃~90℃ (난방 중온수용)
최고 사용압력 1 Mpa (10bar)이하
사용전원 메인 DC 12V, 보조 DC 3.6V
통신출력 DC-PLC, Pulse(10ℓ/pulse)
감온부 PT-500 백금 측온저항 (3K~50K)
접속부 규격 PF3/4" PF1" PF1 1/4"
전장(L) 110mm 130mm 130mm
폭(W) 74.7mm
높이(H) 82.9mm 84.2mm 92.1mm

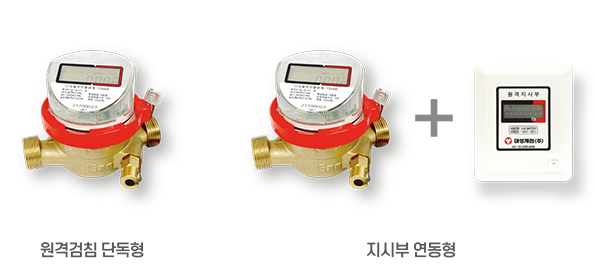

적산열량계 및 지시부
제품사양(지시부)
설비미터 전자식 적산열량계 제품사양
구분 Ir DA (적외선 통신) 분리형, S-Com Pulse
지시부 주위온도 -15℃~50℃
지시부 최대 이격거리 30m 30m 50m
지시부 결선 4Wire
별도 커넥터		 분리형 : 3Wire
S-Com : 2Wire		 2Wire

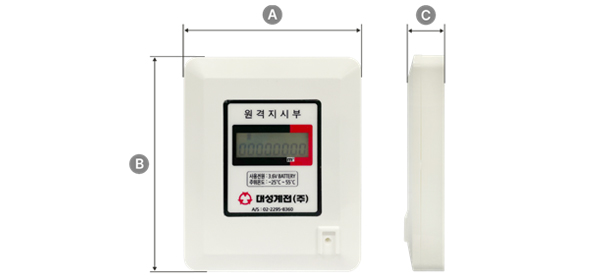

제원
설비미터 전자식 적산열량계 제원
구분 매립형 돌출형
A 134.8 149.8
B 117.7 119.8
C 40.4 25.2
